Wat zijn de soorten CNC-slijpmachines?

Op het gebied van precisieproductie, CNC-slijpmachines spelen een cruciale rol. Ze maken gebruik van roterende slijpschijven met hoge snelheid om het oppervlak van werkstukken fijn te slijpen, waardoor een extreem hoge maatnauwkeurigheid en oppervlakteafwerking wordt bereikt. Met de voortdurende toename van de industriële vraag naar uiterst nauwkeurige en efficiënte bewerkingen zijn de typen CNC-slijpmachines steeds diverser en gespecialiseerder geworden.

Classificatie op basis van bewerkingsobject en functie: reguliere CNC-slijpmachineclassificaties

CNC-slijpmachines worden voornamelijk geclassificeerd op basis van de vorm van de werkstukken die ze verwerken en hun specifieke functies, en vormen verschillende hoofdtypen:

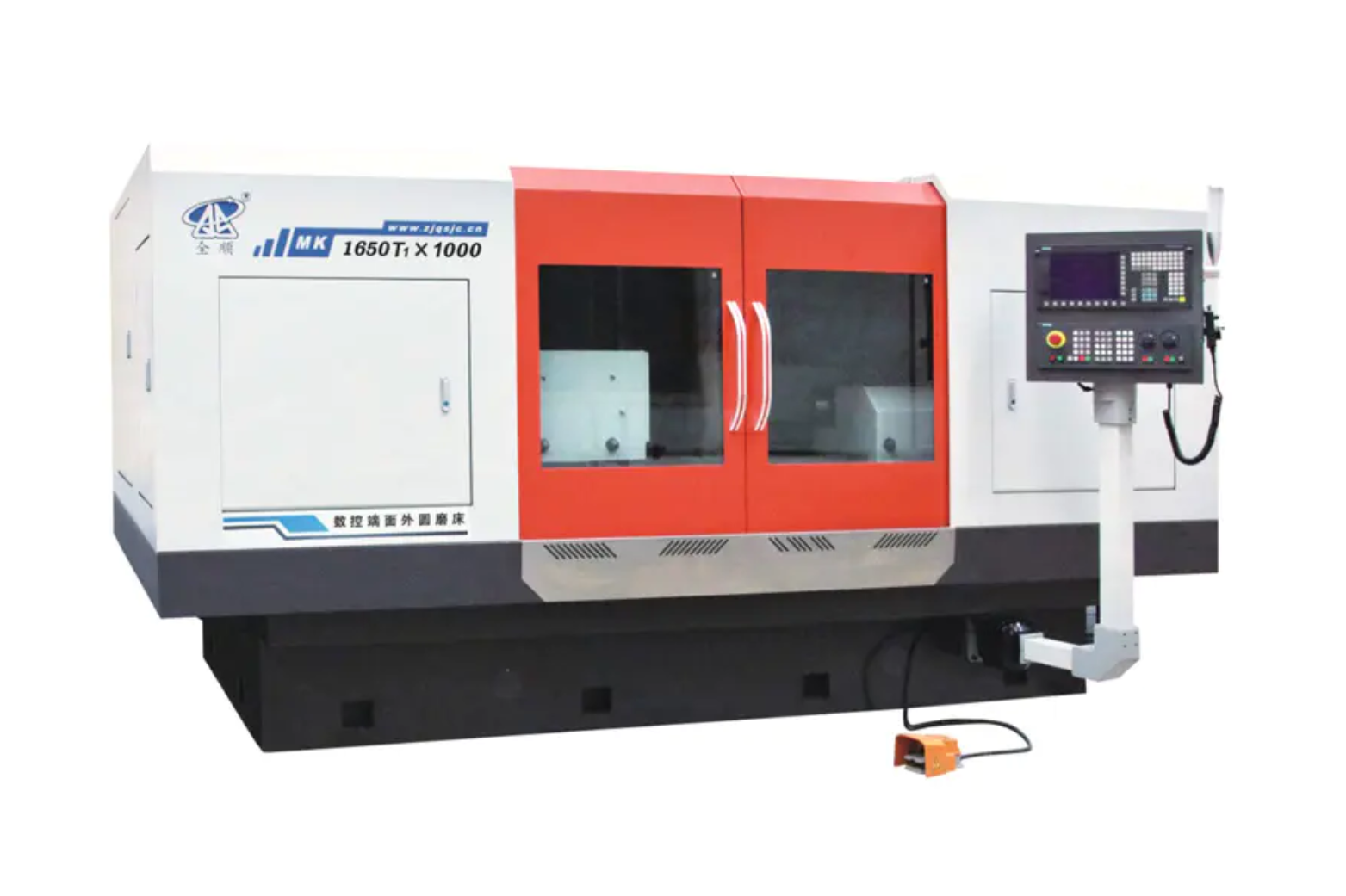

1. CNC-cilindrische slijpmachine

Kenmerken: Specifiek gebruikt voor het slijpen van de buitenste cilindrische oppervlakken, conische oppervlakken en bepaalde schoudereindvlakken van werkstukken. Het is de kernuitrusting voor de precisiebewerking van asonderdelen. Modern CNC rondslijpmachines hebben doorgaans een meerassige besturing, waardoor composietslijpen mogelijk is, zoals het voltooien van de precisiebewerking van buitendiameters en eindvlakken in één enkele opstelling.

2. CNC-interne slijpmachine

Kenmerken: Gebruikt voor het slijpen van de interne cilindrische of conische oppervlakken van werkstukken. Vanwege de beperkte ruimte bij inwendig slijpen, maken deze machines doorgaans gebruik van snelle elektrische spindels. Ze worden veel gebruikt in industrieën zoals auto-onderdelen (bijvoorbeeld lagerhuizen), hydraulische componenten en matrijzen.

3. CNC-oppervlakteslijpmachine

Kenmerken: Gebruikt voor het slijpen van vlakke of gevormde oppervlakken van werkstukken. Op basis van de relatie tussen de as van de slijpschijf en de bewegingsrichting van de tafel, kunnen ze verder worden onderverdeeld in rechthoekige tafels met horizontale spindel, draaitafels met verticale spindel, enz. Hun belangrijkste voordeel ligt in het bieden van extreem hoge vlakheid en oppervlakteruwheid.

4. CNC-gereedschapslijpmachine

Kenmerken: Specifiek ontworpen voor het slijpen en vervaardigen van verschillende snijgereedschappen (bijv. boren, frezen, tandwielfrezen, enz.). Deze CNC-slijpmachines hebben doorgaans vijf of meer assen met gelijktijdige besturing om complexe gereedschapsgeometrieën en hoge precisie-eisen aan te kunnen.

5. CNC-centrumloze slijpmachine

Kenmerken: Voor het slijpen is geen middengat nodig voor positionering; in plaats daarvan ondersteunen geleidewielen en een steunplaat het werkstuk. Deze methode is ideaal voor het continu slijpen van grote hoeveelheden van de buitendiameter van slanke staafvormige onderdelen en biedt een extreem hoge productie-efficiëntie.

6. CNC-malslijpmachine

Kenmerken: Uitgerust met een zeer nauwkeurig coördinatenmeet- en positioneringssysteem, voornamelijk gebruikt voor het slijpen van gaten in mallen of precisieonderdelen met extreem hoge precisie en oppervlakteafwerking.

Classificatie op basis van automatisering en structurele kenmerken: hulptypen voor het verbeteren van de efficiëntie

Naast de reguliere typen, ingedeeld naar hierboven genoemde functie, CNC-slijpmachines kunnen ook worden onderverdeeld op basis van hun structuur en mate van automatisering:

Samengestelde slijpmachines

Door meerdere slijpfuncties te combineren, zoals het slijpen van buitendiameters, binnengaten en eindvlakken, kunnen meerdere processen in één keer worden uitgevoerd, waardoor de nauwkeurigheid en efficiëntie van de bewerking aanzienlijk worden verbeterd.

Hogesnelheids-/ultrahogesnelheidsslijpmachines

Gebruik CBN- (kubisch boornitride) of diamantslijpschijven en voer slijpwerkzaamheden uit met extreem hoge lineaire snelheden, waardoor de materiaalverwijderingssnelheid en de bewerkingskwaliteit aanzienlijk worden verbeterd.

Gantry-type CNC-slijpmachines

Met sterke structurele stijfheid, geschikt voor het slijpen van vlakke oppervlakken of geleidingsbanen van grote, zware werkstukken.

Overwegingen bij de selectie van CNC-slijpmachines en toekomstige trends

Het goede kiezen CNC-slijpmachine vereist een uitgebreide overweging van de grootte, vorm, precisie-eisen, batchgrootte en budget van het werkstuk. Als er bijvoorbeeld een groot aantal slanke assen moeten worden bewerkt, is een CNC-centerloze slijpmachine de beste keuze; als het om complexe vormgatsystemen gaat, moet een CNC-coördinatenslijper worden geselecteerd.

De toekomstige ontwikkelingstrends van CNC-slijpmachines zullen zich op de volgende punten concentreren:

• Gecombineerd en geïntegreerd: één bewerkingsmachine voltooit meer processen, waardoor handling- en klemfouten worden verminderd.


• Intelligentisering: Integratie van intelligente monitoring, adaptieve controle, foutdiagnose en andere technologieën om onbemande of minimaal bemande productie te realiseren.


• Ultraprecisie: streven naar bewerkingsnauwkeurigheid en oppervlaktekwaliteit op nanometerniveau.



CNC-slijpmachines zijn onmisbare precisieapparatuur in de moderne industrie. Hun diverse typen kunnen voldoen aan verschillende hoge precisie-eisen, van massaproductie tot complexe matrijsverwerking, en zijn een van de belangrijkste technologieën die de modernisering van hoogwaardige productie aandrijven.
