Wat zijn de toepassingsgebieden van krukasslijpmachines?

Krukasslijpmachines zijn precisiewerktuigmachines die worden gebruikt om krukassen te herstellen of te vervaardigen tot exacte maattoleranties. Hun belangrijkste toepassingsgebieden zijn onder meer autoreparatie en -productie, lucht- en ruimtevaarttechniek, voortstuwingssystemen voor schepen, zware industriële apparatuur en machines voor energieopwekking. Elke motor of elk mechanisch systeem dat afhankelijk is van een krukas om heen en weer gaande beweging om te zetten in rotatiekracht, is afhankelijk van het slijpen van de krukas voor prestaties en een lange levensduur.

Auto-industrie: de grootste toepassingssector

De automobielsector vertegenwoordigt wereldwijd het hoogste volumegebruik van krukasslijpmachines. Zowel OEM-productielijnen (Original Equipment Manufacturers) als aftermarket-motorenrevisiebedrijven vertrouwen op het slijpen van krukassen om aan strikte toleranties te voldoen, vaak binnen ±0,001 mm .

Motorrevisie van personenauto's

Motorrevisiewerkplaatsen slijpen krukassen van versleten motoren van personenauto's om de tapdiameter, oppervlakteafwerking en rondheid te herstellen. Een standaard krukas voor een personenauto kan een hoofdtapdiameter hebben variërend van 50 mm tot 70 mm , die na het slijpen allemaal oppervlakteruwheidswaarden van Ra 0,2–0,4 µm vereisen.

Krachtige en racemotoren

Motorsporttoepassingen vereisen nog nauwere toleranties en gespecialiseerd slijpen van gesmeed staal of knuppelkrukassen. Racekrukassen worden vaak geslepen met specifieke hoekradii en microafgewerkt tot Ra-waarden onder 0,1 µm om de weerstand tegen vermoeidheid bij hoge toerentallen te maximaliseren.

Motoren voor bedrijfsvoertuigen en vrachtwagens

Zware dieselmotoren die in vrachtwagens en bussen worden gebruikt, hebben grotere krukassen met meer astapposities. Het slijpen van deze componenten in onderhoudsprogramma's voor wagenparken verlengt de levensduur van de motor aanzienlijk en verlaagt de totale eigendomskosten.

Lucht- en ruimtevaart: precisie op het hoogste niveau

Door zuigermotoren aangedreven vliegtuigmotoren – die vaak worden gebruikt in de algemene luchtvaart, lesvliegtuigen en sommige militaire platforms – bevatten krukassen die moeten voldoen aan de normen van de luchtvaartautoriteiten. In deze sector maatnauwkeurigheid en traceerbaarheid zijn niet onderhandelbaar , aangezien elke mislukking catastrofale gevolgen kan hebben.

• Krukassen van vliegtuigen worden doorgaans geslepen tot toleranties van ±0,0005 mm of strakker.
• Gecertificeerde revisiefaciliteiten maken gebruik van CNC-krukasslijpmachines met volledige meetdocumentatie om te voldoen aan de FAA- of EASA-voorschriften.
• Materialen zoals genitreerd staal of chroom-molybdeenlegeringen vereisen een gespecialiseerde slijpschijfselectie en koelvloeistofbeheer.


Maritieme industrie: grootschalig Krukas slijpen

Scheepsdieselmotoren die vrachtschepen, tankers, veerboten en offshore-platforms aandrijven, maken gebruik van enkele van 's werelds grootste krukassen. Een krukas van een tweetakt-scheepsmotor met lage snelheid kan zwaar wegen 300 ton en meer dan 15 meter lang zijn, waarvoor gespecialiseerde heavy-duty krukasslijpmachines met robuuste werkstukondersteuningssystemen nodig zijn.

Slijpen ter plaatse en in de werkplaats

Vanwege de enorme afmetingen van scheepskrukassen wordt het slijpen vaak ter plaatse (in de machinekamer) uitgevoerd met behulp van draagbare krukasslijpmachines. Dit elimineert de noodzaak om de krukas te demonteren en te transporteren, waardoor aanzienlijke uitvaltijd en kosten voor scheepsexploitanten worden bespaard.

Marien- en defensieschepen

Militaire onderzeeërs en oorlogsschepen maken ook gebruik van nauwkeurig krukasslijpen tijdens geplande onderhoudscycli, waarbij de operationele gereedheid afhangt van de betrouwbaarheid van voortstuwingssystemen.

Energieopwekking: toepassingen voor stationaire motoren

Zuigermotoren die worden gebruikt bij de energieopwekking – inclusief dieselgeneratoren, gasmotoren en gecombineerde warmte-en-krachteenheden (WKK) – vereisen periodiek krukasonderhoud. Elektriciteitscentrales draaien continu met hoge belastingsfactoren ervaar dagboekslijtage die herslijpen noodzakelijk maakt om de integriteit van de oliefilm en de lagerprestaties te behouden.

Typische toepassingen zijn onder meer:

• Noodreservedieselgeneratoren in ziekenhuizen, datacentra en industriële faciliteiten
• Aardgasmotoren in gedistribueerde energieopwekkingssystemen
• Grote gascompressiemotoren die worden gebruikt in olie- en gaspijpleidingen

Zwaar bouw- en mijnbouwmaterieel

Graafmachines, bulldozers, mijnbouwvrachtwagens en booreilanden worden aangedreven door grote dieselmotoren die onder extreme omstandigheden werken. De krukassen in deze motoren zijn onderhevig aan hoge schokbelastingen en vervuiling, waardoor de slijtage van de astap wordt versneld. Het herbouwen in plaats van vervangen van krukassen in deze sector kan de kosten met 60-80% verlagen in vergelijking met de aanschaf van nieuwe componenten.

Krukas slijpen centra die deze sector bedienen, zijn uitgerust voor het verwerken van:

• Krukassen tot 3.000 mm lengte
• Componenten met een gewicht van enkele honderden kilogrammen
• Meerdere ondermaats (meestal 0,25 mm, 0,50 mm, 0,75 mm en 1,00 mm ondermaatse slijpingen)

Landbouwmachines en terreinvoertuigen

Tractoren, maaidorsers, irrigatiepompen en andere landbouwmachines vertrouwen op langlopende dieselmotoren. In landelijke omgevingen en ontwikkelingslanden biedt het herslijpen van krukassen een economische manier om de levensduur van machines te verlengen, waar het moeilijk kan zijn nieuwe motoren of onderdelen te verkrijgen.

Krukassen van landbouwmotoren hebben doorgaans 3 tot 7 hoofdtappen en 2 tot 6 krukpentappen, die allemaal in één keer kunnen worden geslepen op een moderne CNC-krukasslijpmachine.

Spoorweg- en locomotiefmotoren

Dieselelektrische locomotieven en spooronderhoudsvoertuigen maken gebruik van grote meercilindermotoren waarvan de krukassen periodiek moeten worden gereviseerd. Spoorwegonderhoudsdepots en gecertificeerde revisiefaciliteiten maken gebruik van krukasslijpmachines die geschikt zijn voor handling krukassen met een lengte van meer dan 2 meter en met maximaal 16 of meer tijdschriftposities.

Gezien de cruciale veiligheidsrol van locomotiefmotoren wordt de integriteit van het oppervlak na het slijpen – inclusief restspanning, behoud van hardheid en afwezigheid van slijpbrand – rigoureus geïnspecteerd met behulp van magnetische deeltjes of Barkhausen-geluidstests.

Vergelijking van krukasslijptoepassingen per branche

CNC versus conventionele krukasslijpmachines voor alle toepassingen

De keuze tussen CNC- en conventionele krukasslijpmachines is sterk afhankelijk van de toepassingseisen. CNC-krukasslijpmachines domineren hoogproductieve auto- en ruimtevaartomgevingen , terwijl conventionele machines gebruikelijk blijven in kleine reparatiewerkplaatsen en voor occasionele grootschalige maritieme of industriële klussen.

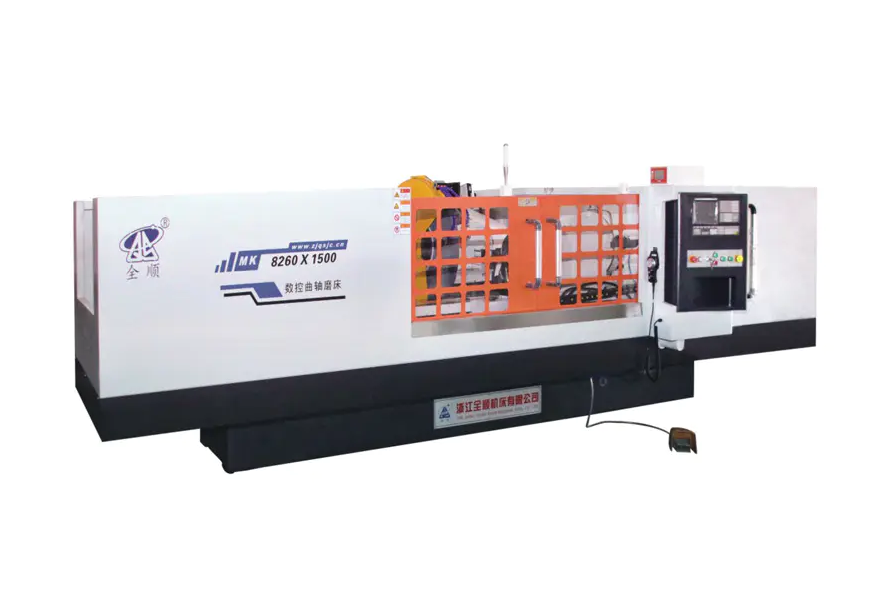

• CNC-slijpmachines: Bied geautomatiseerde cyclusprogrammering, meting tijdens het proces en consistente herhaalbaarheid voor grote productiebatches. Cyclustijden voor autokrukassen kunnen worden teruggebracht tot minder dan 10 minuten per onderdeel.
• Conventionele slijpmachines: Blijf kosteneffectief voor diverse krukastypen met een laag volume, waarbij flexibiliteit bij de opstelling belangrijker is dan doorvoer.
• Draagbare krukasslijpmachines: Specifiek ontworpen voor in-situ maritieme en industriële toepassingen waarbij het verwijderen van de krukas onpraktisch is.

Opkomende toepassingen: ondersteuningsapparatuur voor elektrische en hybride aandrijflijnen

Terwijl de transitie naar elektrische voertuigen de vraag naar krukassen in personenauto’s op de lange termijn doet afnemen, krukasslijpmachines vinden nieuwe relevantie bij de productie van range-extender-motoren voor hybride voertuigen en bij de productie van motorassen en excentrische componenten die geometrische overeenkomsten vertonen met krukassen. Bovendien zorgt de wereldwijde geïnstalleerde basis van verbrandingsmotormachines voor een robuuste vraag naar krukasslijpdiensten tot ver in de nabije toekomst.
