Direct antwoord: Rondslijpen levert uitzonderlijke maatnauwkeurigheid (toleranties zo strak als ±0,001 mm), superieure oppervlakteafwerking (Ra 0,1-0,4 um), hoge materiaalverwijderingssnelheden en consistente herhaalbaarheid bij productieruns met grote volumes. Het is de industriestandaard voor het afwerken van assen, lagers, rollen en cilindrische precisiecomponenten die worden gebruikt in de lucht- en ruimtevaart-, automobiel- en hydraulische productie.
Wat is cilinderslijpen?
Rondslijpen is een bewerkingsproces waarbij gebruik wordt gemaakt van een schuurwiel om materiaal van het buiten- of binnenoppervlak van een cilindrisch werkstuk te verwijderen, waardoor een zeer nauwkeurige, gladde afwerking ontstaat. Het werkstuk draait om zijn eigen as, terwijl de slijpschijf het materiaal in gecontroleerde stappen verwijdert. Dit proces wordt op grote schaal toegepast op componenten zoals assen, spindels, stangen, pennen en lagertappen.
Modern CNC-cilindrische slijpmachine technologie voegt numerieke computerbesturing toe aan dit proces, waardoor volledig geautomatiseerde cycli, meerassige coördinatie en programmeerbare slijpstrategieën mogelijk worden die dramatisch uitbreiden wat ooit mogelijk was met conventionele handmatige of hydraulische machines.
OD-slijpen
Slijpt het externe cilindrische oppervlak van een werkstuk tussen de middelpunten of wordt opgespannen.
ID-slijpen
Slijpt de interne boring of het gat voor pasvormvereisten met nauwe toleranties.
Centerloos slijpen
Geen armatuur vereist; onderdelen worden ondersteund door een werksteunblad en een regelwiel.
Conisch slijpen
Produceert conische oppervlakken door het werkstuk te verschuiven of de schijfkop te draaien.
Kernvoordelen van rondslijpen
De volgende voordelen verklaren waarom rondslijpen de geprefereerde afwerkingsmethode blijft voor nauwkeurig roterende componenten in de sectoren zware industrie, lucht- en ruimtevaart en precisietechniek.
01
Uitzonderlijke maatnauwkeurigheid
Bij rondslijpen kunnen toleranties worden bereikt die zo nauw zijn als ±0,001 mm (1 micron), veel verder dan wat draaien of frezen op betrouwbare wijze kan opleveren. Dit maakt het essentieel voor componenten waarbij pasvorm, speling en interferentie nauwkeurig moeten worden gecontroleerd. (Bron: Machinery's Handbook, 30e editie, Industrial Press)
02
Superieure kwaliteit van de oppervlakteafwerking
Slijpen levert oppervlakteruwheidswaarden op in het bereik van Ra 0,1 tot 0,8 um, vergeleken met Ra 1,6 tot 6,3 um die typisch is voor nabewerking. Dit vermindert wrijving, slijtage en vermoeidheidsfouten in roterende assemblages zoals lagerzittingen en tapoppervlakken. (Bron: ASM Handbook, Vol. 16, Machining)
03
Mogelijkheid om harde materialen te bewerken
Na een warmtebehandeling worden metalen te hard om effectief te kunnen draaien of frezen. Cilindrisch slijpen verwerkt met gemak gehard staal (tot 70 HRC), carbide, keramiek en gehard gereedschapsstaal, waardoor het de enige haalbare afwerkingsmethode is voor veel componenten van luchtvaartkwaliteit.
04
Hoge herhaalbaarheid en consistentie
CNC-gestuurde slijpmachines herhalen dezelfde cyclus met sub-micronconsistentie over duizenden onderdelen. Dit is van cruciaal belang in de automobiel- en ruimtevaartproductie, waar variaties tussen batches moeten worden geëlimineerd. Cp/Cpk-waarden boven 1,67 zijn routinematig haalbaar op CNC-cilindrische slijpmachines. (Bron: Quality Engineering, Marcel Dekker)
05
Veelzijdigheid over de onderdeelgeometrie
Moderne CNC-cilindrische slijpmachines kunnen rechte cilinders, taps toelopende assen, schouders en zelfs complexe contourprofielen verwerken met behulp van CNC-interpolatie. Eén enkele machine is geschikt voor een breed scala aan onderdeelfamilies, waardoor de kapitaalinvestering wordt verminderd.
06
Minimale thermische vervorming
Met de juiste toepassing van koelmiddel en gecontroleerde snedediepte genereert rondslijpen minder warmte per eenheid verwijderd materiaal in vergelijking met agressief frezen. Hierdoor blijft de metallurgische integriteit van geharde componenten behouden, waardoor verzachting van het oppervlak of opnieuw tempereren wordt voorkomen.
07
Hoog materiaalverwijderingspercentage (met CBN/diamantwielen)
Snel rondslijpen met CBN (kubisch boornitride) of superabrasieve diamantschijven kan materiaal verwijderen met een snelheid van meer dan 100 mm3/mm/s, wat vergelijkbaar is met draaien, terwijl de afwerkingskwaliteit op het slijpniveau behouden blijft. (Bron: Grinding Technology, Stephen Malkin, Industrial Press)
08
Automatisering en Lights-Out-productie
CNC-cilindrische slijpmachines kunnen worden geïntegreerd met robotladers, metingen tijdens het proces en adaptieve controlesystemen. Dit maakt een onbemande 'lights-out'-operatie mogelijk, waardoor de arbeidskosten per onderdeel dramatisch worden verlaagd en continue 24/7 productiecycli mogelijk worden gemaakt.
Cilindrisch slijpen versus andere afwerkingsmethoden
In de onderstaande tabel wordt rondslijpen vergeleken met andere gebruikelijke afwerkingsprocessen op basis van de meest kritische productieparameters. (Bron: Manufacturing Engineering and Technology, Kalpakjian, Pearson)
| Parameter | Cilindrisch slijpen | Voltooi het draaien | Honing | Lappen |
|---|---|---|---|---|
| Tolerantie (mm) | /-0,001 | /-0,01 | /-0,005 | /-0,0005 |
| Oppervlakteafwerking (Ra um) | 0,1 - 0,8 | 1,6 - 6,3 | 0,1 - 0,4 | 0,025 - 0,1 |
| Mogelijkheid tot hard materiaal | Uitstekend (tot 70 HRC) | Beperkt (minder dan 45 HRC) | Goed | Goed |
| Materiaalverwijderingssnelheid | Hoog (met CBN) | Zeer hoog | Laag | Zeer laag |
| Automatiseringspotentieel | Zeer hoog (CNC Robotic) | Hoog | Middelmatig | Laag |
| Typische toepassingen | Assen, lagers, rollen | Algemeen draaien | Motor boringen | Optische, meteronderdelen |
Belangrijke industriële toepassingen
Rondslijpen wordt toegepast in veeleisende industrieën waar maatprecisie rechtstreeks van invloed is op de productveiligheid, efficiëntie en levensduur.
Automobiel
Krukassen, nokkenassen, transmissieassen, aandrijfassen en remtrommeloppervlakken moeten worden geslepen om aan de montagetoleranties te voldoen.
Lucht- en ruimtevaart
Turbineassen, landingsgestelcomponenten en actuatorstangen vereisen uiterst nauwe toleranties en uitstekende oppervlakte-integriteit.
Hydrauliek
Hydraulische cilinderstangen en pompassen vereisen een hoogwaardige oppervlakteafwerking en rondheid voor een effectieve afdichting en een lange levensduur.
Gereedschap en matrijs
Precisievormpennen, ponsen en maatmasters worden na het uitharden tot de uiteindelijke maat geslepen om de geometrie en hardheid te behouden.
Lagers
De binnen- en buitenlagerringen zijn geslepen tot op micronniveau om een soepele rotatie en minimale trillingen onder belasting te garanderen.
Energie / Stroom Gen
Generatorrotortappen, turbinestompassen en pompwaaierassen zijn afhankelijk van cilindrisch slijpen voor precisie en betrouwbaarheid.
Onze serie CNC-cilindrische slijpmachines
Wij bieden een compleet assortiment aan CNC-cilindrische slijpmachine modellen ontworpen voor verschillende productie-eisen, werkstukafmetingen en precisieniveaus. Elke machine integreert geavanceerde CNC-besturing, robuuste gietijzeren structuren en uiterst nauwkeurige spindelsystemen om consistente slijpprestaties te leveren.

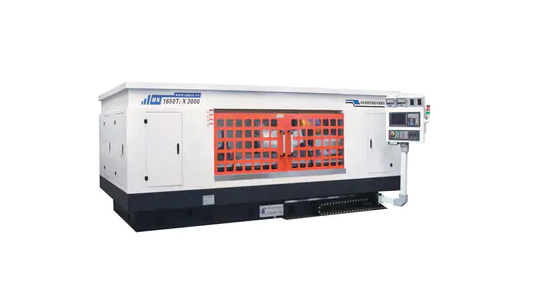

CNC-cilindrische slijpmachine MK / MAK Series
Standaard serie

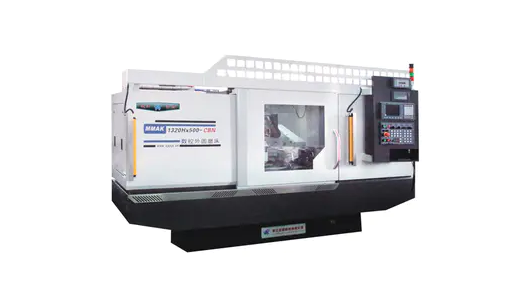

Zeer nauwkeurige CNC-cilindrische slijpmachine
Hoge precisie

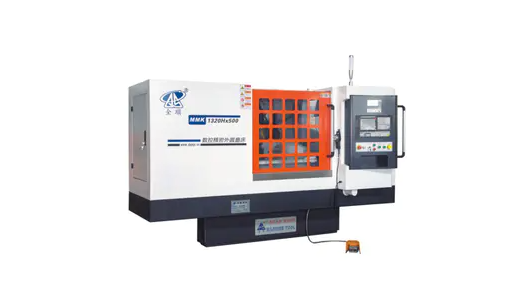

Hoge snelheid CNC-cilindrische slijpmachine
Hoge snelheid

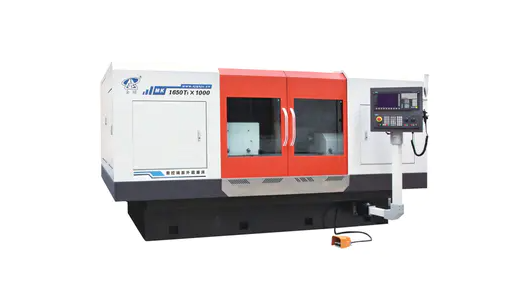

CNC-cilindrische slijpmachine with Mobile Wheel Holder
Mobiele wielkop

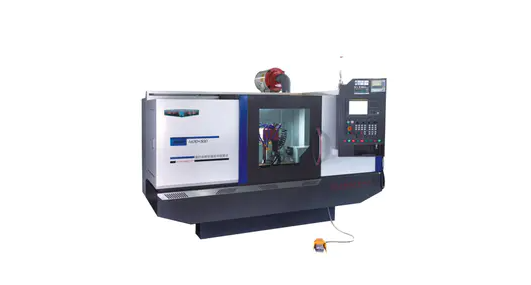

Dubbele wielkop CNC-cilindrische slijpmachine
Dubbele wielkop
Technische factoren die de slijpvoordelen maximaliseren
Om de voordelen van rondslijpen volledig te realiseren, moeten verschillende procesparameters correct worden geconfigureerd:
| Factor | Aanbeveling | Effect op output |
|---|---|---|
| Wielspecificatie | CBN voor gehard staal; Aluminiumoxide voor algemeen staal | Bepaalt MRR, levensduur van het wiel en thermische belasting |
| Wielsnelheid | 45 - 120 m/s (snelslijpen) | Hooger speed improves finish; reduces chip thickness |
| Werkstuksnelheid | 15 - 30 m/min (OD-slijpen) | Heeft invloed op de oppervlakteafwerking en de thermische input |
| Diepte van de snede | Ruw: 0,01-0,05 mm; Afwerking: 0,002-0,005 mm | Regelt de maatnauwkeurigheid en oppervlakteruwheid |
| Koelvloeistofstroom | Hoog-pressure, high-volume flood or through-wheel delivery | Voorkomt thermische schade; spoelt spanen van de schijf |
| Aankleedinterval | Continu verband (CD) of in-process voor kritische onderdelen | Behoudt de wielscherpte; zorgt voor een consistente snijgeometrie |
| Meten tijdens het proces | Actieve diametermeting tijdens slijpcyclus | Elimineert overshoot; compenseert automatisch de thermische groei |
Veelgestelde vragen
Welke materialen kunnen cilindrisch worden geslepen?
Cilindrisch slijpen verwerkt vrijwel alle metalen materialen, waaronder koolstofstaal, gelegeerd staal, roestvrij staal, gietijzer, gehard gereedschapsstaal, hardmetaal, titanium en zelfs sommige keramiek. De belangrijkste selectiefactor is het type schuurschijf dat is afgestemd op het materiaal van het werkstuk.
Hoe verbetert CNC rondslijpen de productiviteit?
CNC-besturing automatiseert de gehele slijpcyclus, inclusief ruwe pass, semi-finish pass, finish pass, vonken en terugtrekken. Gecombineerd met robotisch laden en meten tijdens het proces, daalt de niet-productieve tijd dramatisch. Uit onderzoek blijkt dat CNC-slijpen de cyclustijd met 30-60% verkort in vergelijking met handmatige slijpbewerkingen. (Bron: SME Manufacturing Engineering Journal)
Wat is de typische oppervlakteafwerking die kan worden bereikt met rondslijpen?
Standaard rondslijpen bereikt Ra 0,4 tot 0,8 um. Met superabrasieve CBN-schijven, hogesnelheidsspindels en optimale procesomstandigheden zijn Ra-waarden van 0,1 um of lager haalbaar - equivalent aan hard draaien plus superfinishing in één enkele bewerking.
Is rondslijpen geschikt voor productie in kleine series?
Ja. Moderne CNC-cilindrische slijpmachines ondersteunen een snelle omschakeling met programmeerbare wieldressing, opgeslagen onderdeelprogramma's en snelle veranderingen van werkstukopspanning. De insteltijden zijn voor veel onderdeelfamilies teruggebracht tot minder dan 20 minuten, waardoor productie in kleine batches en zelfs uit één stuk economisch haalbaar is.
Wat is het verschil tussen insteek- en dwarsrondslijpen?
Bij invalslijpen (invoerslijpen) wordt de schijf radiaal in het werkstuk gevoerd om een specifieke zone te slijpen - ideaal voor korte, getrapte of geprofileerde delen. Bij dwarsslijpen beweegt de schijf in contact axiaal langs het werkstuk - geschikt voor lange assen en doorlopende diameters. Veel CNC-machines combineren beide methoden binnen één onderdeelprogramma.
Conclusie
Rondslijpen neemt een unieke positie in binnen de precisieproductie: het is het enige proces dat tegelijkertijd maatnauwkeurigheid op micronniveau, uitstekende oppervlakteafwerking en de mogelijkheid biedt om volledig geharde materialen met productieve snelheden te bewerken. Wanneer het wordt aangedreven door moderne CNC-technologie, wordt het een flexibele, geautomatiseerde en zeer herhaalbare hoeksteen van elke precisiebewerking.
Of u nu krukassen voor auto's in grote volumes afwerkt, turbine-assen in de lucht- en ruimtevaart bewerkt met ultra-strakke toleranties, of hydraulische cilinderstangen produceert voor veeleisende afdichtingstoepassingen, een CNC-cilindrische slijpmachine biedt de combinatie van procesmogelijkheden, automatiseringspotentieel en betrouwbaarheid op lange termijn die geen enkel ander afwerkingsproces kan evenaren.
