5-assige slijpmachine: hoe het werkt, de belangrijkste voordelen en slimme kooptips

Wanneer een klant u een partij turbinebladen of meerlobbige snijgereedschappen overhandigt, is de conventionele route om elk vlak op afzonderlijke machines te ruwen en af te werken, en dan te hopen dat de concentriciteit nog steeds geldt. Een 5-assige slijpmachine verandert die rekenkunde. Het kan het werkstuk en het wiel langs vijf geïnterpoleerde assen positioneren, zodat een enkele opstelling een veel breder scala aan geometrie omvat. Maar maakt dit het voor elke winkel de juiste volgende aankoop? Het eerlijke antwoord is: het loont alleen als het werk echt gelijktijdige beweging over meerdere assen vereist.

Wat een 5-assige slijpmachine eigenlijk doet

Een 5-assige slijpmachine is niet zomaar een externe rondslijpmachine met twee extra knoppen. De X-, Y- en Z-assen verplaatsen de tafel, de wielkop of het werkstuk in drie lineaire richtingen. De A- en B-assen roteren en kantelen het werkstuk of de gereedschapsspindel. Samen geven ze je vijf vrijheidsgraden, zodat de slijpschijf vanuit vrijwel elke hoek een ingewikkeld profiel kan benaderen zonder het contact met het oppervlak te verliezen.

In de praktijk betekent dit dat je in één keer een complex gebeeldhouwd oppervlak kunt slijpen. Op een machine met drie assen moet u het onderdeel indexeren, opnieuw instellen en uitlijnings- en uitlijningsfouten accepteren. Interpolatie over vijf assen zorgt ervoor dat het wiel in contact blijft met het theoretische oppervlakpad, terwijl het onderdeel eronder draait en kantelt.

Hoe 5-assige beweging precisie levert

Precisie op een 5-assige slijpmachine is niet alleen een kwestie van meer motoren. Het besturingssysteem moet vijf assen continu synchroniseren. Moderne CNC-besturingen gebruiken ontkoppelde cartesiaanse coördinaten en omgekeerde kinematica om een ​​gereedschapspad om te zetten in gelijktijdige asopdrachten. Als één as zelfs maar 0,002 mm achterloopt, kan het voltooide profiel schaduwen of klapperen vertonen.

Mechanische stijfheid is net zo belangrijk. Een 5-assige slijpmachine heeft een stijve basis nodig, een hoge nauwkeurigheid van de geleiding op de kogelomloopspindels en thermische compensatie op de spil. Zonder deze maken de extra assen het foutenbudget alleen maar groter. De beste vijfassige ontwerpen maken gebruik van voorgespannen lineaire rails en draaitafels met directe aandrijving om speling te minimaliseren.

Belangrijkste voordelen van 5-assig slijpen in de praktijk

Vijfassig slijpen geeft u minder opstellingen, een kortere cyclustijd, een betere oppervlakteafwerking en de mogelijkheid om ondersnijding en gedraaide geometrie te creëren die eenvoudig insteekslijpen niet kan worden bereikt. Het verbetert ook de consistentie van onderdeel tot onderdeel, omdat voor alle bewerkte oppervlakken dezelfde klemming wordt gebruikt.

Wanneer een 5-assige machine niet de beste keuze is

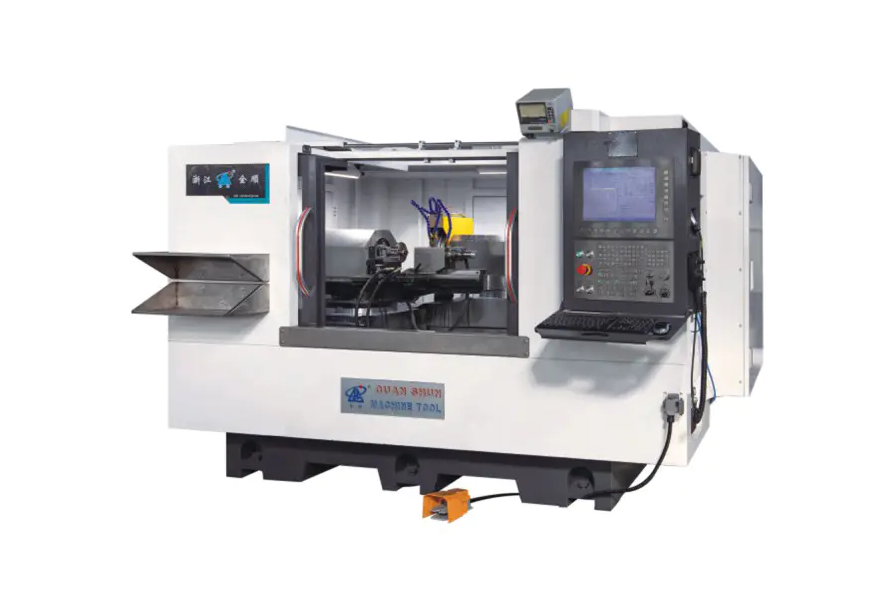

Als uw onderdelen voornamelijk uit cilindrische assen, bussen of krukassen met een goed gedefinieerde middenlijn bestaan, kan een machine met meerdere assen overdreven zijn. Een CNC-cilindrische slijpmachine of een samengestelde slijpmachine kan sub-micronrondheid en consistente afmetingen leveren tegen veel lagere kosten en eenvoudiger onderhoud. Zhejiang Quanshun Machine Tool bouwt bijvoorbeeld een uiterst nauwkeurige CNC-profielcilindrische slijpmachine dat complexe externe profielen afhandelt met een veel conventionelere opzet. In tegenstelling tot de vijfassige geometrie zijn deze machines rond de rotatieas van het onderdeel gebouwd, zodat ze de stijfheid behouden die de meeste werkplaatsen van een cilindrische slijpmachine verwachten.

Als u lange assen of grote diameters verwerkt, kan een ontwerp met dubbele wielkop of brede wieltjes vaak de klus klaren met een hogere doorvoer dan een centrum met vijf assen. Er zijn ook op maat gemaakte slijpoplossingen beschikbaar voor niet-standaard werkstukken, zonder dat u meer assen hoeft te kopen dan u kunt gebruiken.

Wat u moet evalueren voordat u een 5-assige slijpmachine aanschaft

Begin met uw deelportfolio. Als 80% van het werk in een eenvoudige klauwplaat met twee klauwen kan worden vastgehouden, kan een investering met 5 assen stil blijven staan. Definieer vervolgens de tolerantieband. Vijfassige bewerking blinkt uit bij profieltoleranties van ±0,005 mm , maar als je slechts ±0,01 mm aan een buitendiameter nodig hebt, kan een goedkopere machine dat gemakkelijk aan.

Programmeren is een andere verborgen kostenpost. Een 5-assige slijpmachine vereist doorgaans een CAM-postprocessor die geïnterpoleerde vijfassige bewegingen uitvoert, plus een getrainde programmeur. Houd rekening met die tijd, niet alleen met de stickerprijs.

Kijk tenslotte naar de servicediepte van de machinebouwer. Een machine van 40 ton met vijf assen kun je niet naar een plaatselijke reparatiewerkplaats taxiën. Vraag naar responstijden, beschikbaarheid van reserve-asunits en of de bouwer inbedrijfstelling ter plaatse aanbiedt.

De juiste slijptechnologie voor uw werkplaats selecteren

Er bestaat geen universeel oordeel. De juiste keuze hangt af van uw productmix, uw kwaliteitsdoelstellingen en het vermogen van uw team om toolpaths met meerdere assen te programmeren. Veel fabrikanten vinden een middenweg: behouden een betrouwbare CNC-cilindrische slijpmachine voor het grootste deel van het dagelijkse werk, en voegen een flexibel samengesteld slijpcentrum toe als er complexe onderdelen verschijnen. Die aanpak houdt de kosten per onderdeel laag, terwijl de mogelijkheid om met exotische geometrie om te gaan behouden blijft.

Voor een praktisch beslissingskader, zie onze gids op hoe je een slijpmachine kiest .
