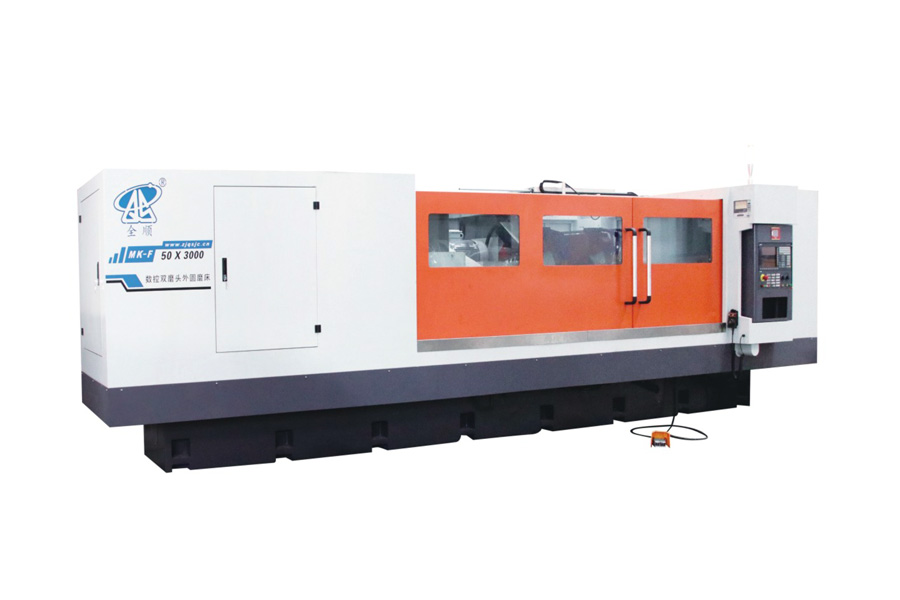

CNC-cilindrische slijpmachine met dubbele slijpkop

Configuratie met twee slijpwielen — Twee wielen (A: Φ750x100x305, B: Φ750x75x305) zijn gemonteerd op dezelfde wielstandaard, waardoor verschillende slijpwerkzaamheden in één setup kunnen worden uitgevoerd zonder wisseling van slijpwielen — wat de cyclustijd bij assen met meerdere diameters verkort.

Capaciteit voor lange assen — Beschikbaar in vier configuraties met verschillende slijplengtes (1000/1500/2000/3000 mm) en tussenafstanden tot 3100 mm, waardoor alles van korte spindels tot lange rollen binnen één machinereeks kan worden bewerkt.

Zwaarbelastingscapaciteit — Ondersteunt werkstukken tot een diameter van Φ500 mm en een gewicht van 1000 kg, met een draaiendiameter van 540 mm, geschikt voor grote industriële assen en rollen.

Hoogprecisie servocontrole — De werktafel bereikt een aandrijfresolutie van 0,001 mm, terwijl het transversale voedingsmechanisme een resolutie van 0,0001 mm behaalt met een AC-servomotor met een koppel van 22 Nm, wat stabiele, herhaalbare positionering op micronniveau garandeert.

Krachtige, stabiele wielstandaard — Een spindelmotor van 15 kW drijft het wiel aan met een lineaire snelheid van maximaal 45 m/s, met een maximale beweging van 400 mm, waardoor zelfs geharde werkstukken met grote diameters consistent materiaal kunnen worden afgenomen.

Instelbare taps werktafel — De werktafel ondersteunt instelbare tapsinstellingen, waardoor nauwkeurige taps- en rechte-as slijpen op hetzelfde platform mogelijk zijn.

Bewezen slijpnauwkeurigheid — Levert rondheid ≤0,003 mm, cilindriciteit ≤0,008/1000 mm en oppervlakteruwheid ≤Ra 0,32 μm, waardoor zelfs na het afvijlen voldaan wordt aan strenge eisen voor de afwerkingsgraad.

Zhejiang Quanshun Machine Tool Co., Ltd. is gespecialiseerd in CNC-cilindrische slijpapparatuur die is ontworpen voor zware industriële toepassingen. De MK-F50-serie met dubbele slijpkop combineert een stijve machinebed, een wielstandaard met twee wielen en hoogresolutie servoassen om fabrikanten te helpen de aantal set-upwisselingen te verminderen en de consistentie van het slijpen op grote assen met meerdere diameters te verbeteren. Wij bieden configureerbare tussenafstanden, wielmaten en motorvermogens aan om aan specifieke werkstukvereisten te voldoen, ondersteund door technische adviezen, installatieondersteuning en after-sales service.

Wat betekent “dubbele slijpkop” op deze machine?

De wielstandaard draagt twee slijpwielen (A: Φ750x100x305, B: Φ750x75x305), waardoor verschillende slijpwerkzaamheden — zoals verschillende diameters of slijpfasen — in dezelfde setup kunnen worden uitgevoerd zonder de wielen te wisselen.

Wat is de maximale grootte en het gewicht van het werkstuk?

De machine slijpt werkstukken met een diameter van Φ30 mm tot Φ500 mm, met een draaiendiameter van Φ540 mm en een maximaal werkstukgewicht van 1000 kg.

Welke slijplengtes zijn beschikbaar?

De MK-F50-serie is verkrijgbaar in vier configuraties met maximale slijplengtes van 1000 mm, 1500 mm, 2000 mm en 3000 mm, om aan verschillende aslengtes te voldoen.

Welke mate van precisie kan deze machine bereiken?

De machine bereikt een rondheid ≤0,003 mm, een cilindriciteit ≤0,008/1000 mm en een oppervlakteruwheid ≤Ra 0,32 μm, met een transversale voedingsresolutie tot 0,0001 mm.

Kan de machine taps werkstukken slijpen?

Ja. De werktafel beschikt over een instelbare tapsconfiguratie, waardoor naast rechtlijnig cilindrisch slijpen ook nauwkeurig taps slijpen mogelijk is.

Kunnen de specificaties worden aangepast?

Ja. Zhejiang Quanshun Machine Tool biedt maatwerk voor de tussenafstand, wielgrootte, spindelmotorvermogen en andere parameters, gebaseerd op de specifieke werkstuk- en productiebehoeften.
